橡塑材料脆性溫度試驗儀可以對塑膠或橡膠及其他彈性材料在低溫條件下的使用性能作比較性鑒定，脆性溫度試驗中，針對不同標(biāo)準(zhǔn)，試驗過程會有所差異，下面，我們以《GB/T 15256-2014》標(biāo)準(zhǔn)的多試樣法為例，介紹一下橡塑材料脆性溫度試驗儀的使用方法。

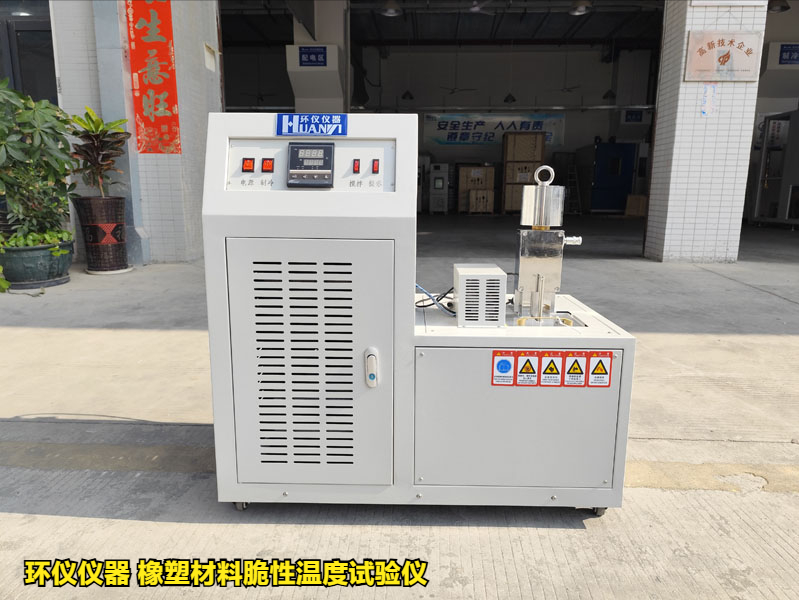

試驗設(shè)備：環(huán)儀儀器 橡塑材料脆性溫度試驗儀

試驗依據(jù)：GB/T 15256-2014 硫化橡膠或熱塑性橡膠低溫脆性的測定（多試樣法）

試驗過程：

一、試樣準(zhǔn)備：

1.橡膠類

試樣的長為25.0±0.5mm，寬為6.0±1mm，厚為2.0±0.2mm。

2.塑料類

A：試樣的長為20.0±0.25mm，寬為2.5±0.1mm，厚為2.0±0.1mm。

B：試樣的長為31.75±6.35mm，寬為6.35±0.51mm，厚為1.91±0.13mm

PS：要求

試樣的表面應(yīng)光滑，無外來雜質(zhì)及損傷。成品應(yīng)經(jīng)模壓制取或打磨后裁制成相應(yīng)尺寸。

二、具體方法：

1.向冷井中注入冷凍介質(zhì)（一般為工業(yè)乙醇），其注入量應(yīng)保證夾持器的下端到液面的距離為75±10mm。

2.接通電源，溫控儀和計時器顯示燈亮。

3.將試樣垂直夾在夾持器上。夾的不宜過緊或過松，以防止試樣變形或脫落。

4.待溫度達(dá)到設(shè)定值時，按下夾持器，開始冷凍試樣，待溫度穩(wěn)定后，機器會自動啟動時序控制開關(guān)（或按動秒表）計時。試樣冷凍時間規(guī)定為橡膠類5.0±0.5min、塑料類3.0±0.5min。試樣冷凍期間，冷凍介質(zhì)溫度波動不得超過±1℃。

5.拉動沖擊拉手，使沖擊器在半秒鐘內(nèi)沖擊試樣。

6.取下試樣，將試樣按沖擊方向彎曲成180°，仔細(xì)觀察有無破壞。

7.試樣經(jīng)沖擊后（每個試樣只準(zhǔn)沖擊一次），如出現(xiàn)破壞時，應(yīng)提高冷凍介質(zhì)的溫度，否則降低其溫度，繼續(xù)進(jìn)行試驗。通過反復(fù)試驗，確定至少有兩個試樣不破壞的最低溫度和至少一個試樣破壞的最高溫度，如這兩個結(jié)果相差不大于1℃時，即試驗結(jié)束。

以上就是橡塑材料脆性溫度試驗儀的使用方法，可以試驗疑問?？梢宰稍?strong style="text-wrap-mode: wrap;">環(huán)儀儀器相關(guān)技術(shù)人員。
