OBC電源自動測試?yán)匣€

文章出處 : 技術知識 文章編輯 : 環儀儀器 閱讀量 : 發表時間 : 2025-09-18

OBC電源自動測試?yán)匣€是一個全面的功能及性能測試系統，可以滿足客戶進行功率級測試、信號級測試、高溫環境耐久性測試，也可以單獨分項測試。測試參考依據：QC/T 895、GB/T 24347、GBT 34657.2和企業標準。

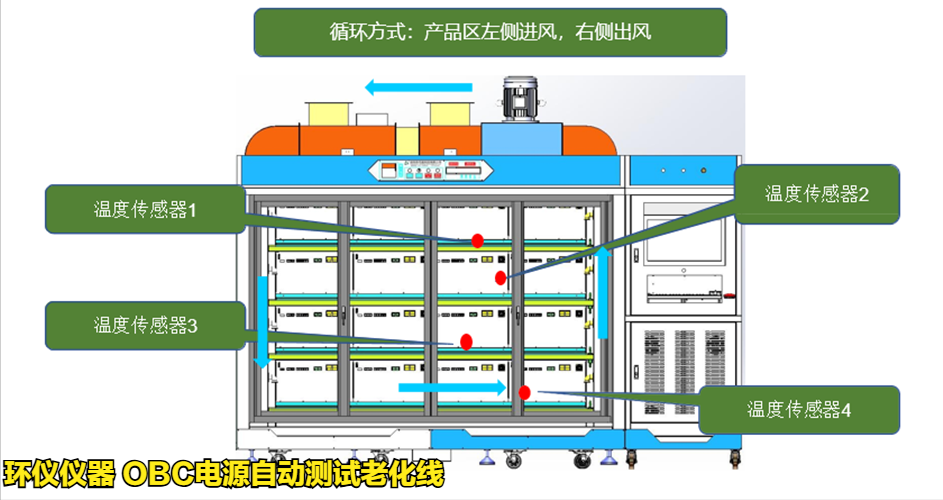

OBC電源自動測試?yán)匣€(圖1)

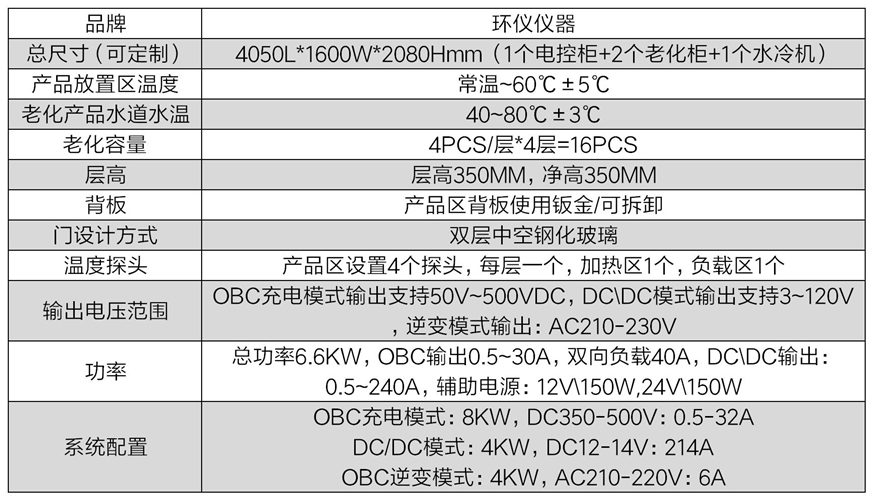

技術參數：

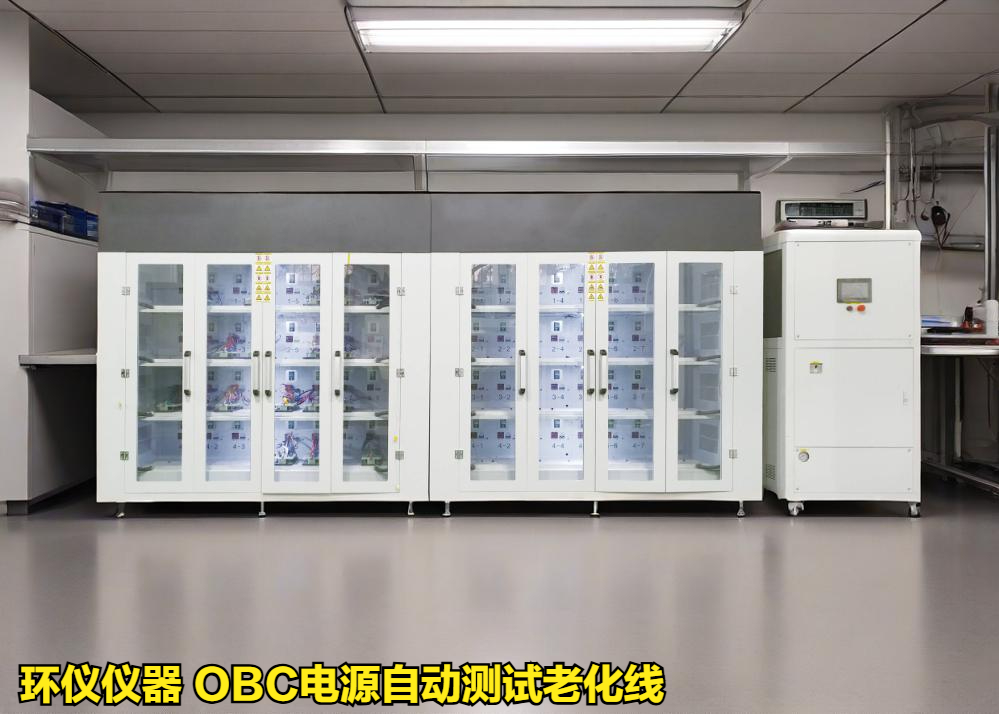

OBC電源自動測試?yán)匣€(圖2)

可測項目：

1.可模擬充電樁對OBC進行充電；

2.可模擬家庭用電設備對OBC進行放電測試。

3.可模擬整車通訊環境對OBC&DC-DC進行通訊；

4.可試驗故障模擬；

5.可把OBC&DC-DC分開測試，也可合在一起測試。

OBC電源自動測試?yán)匣€(圖3)

性能特性：

1.適用于內部集成直流-直流變換器的雙端口車載充電機，也適用于單端口車載充電機，能夠滿足不同車載充電機對單相交流輸入與三相交流輸入的要求。

2.可完成常規充電測試、大電流充電測試、單三相逆變測試、高低壓直流轉換測試、耐久性測試、高寒高原地區環境測試等環節，實現車載充電機的全面測試，為電動汽車充電系統交直流變換環節性能的提升產生積極影響。

3.符合QC/T 895-2011標準（該標準是適用于純電動汽車和可外接充電的混合動力電動汽車用的車載充電機的標準檢測規范），能夠做標準中規定的電氣性能測試主要包含啟動沖擊電流、電源調整率、電壓紋波系數、過載測試及充電效率等測試。

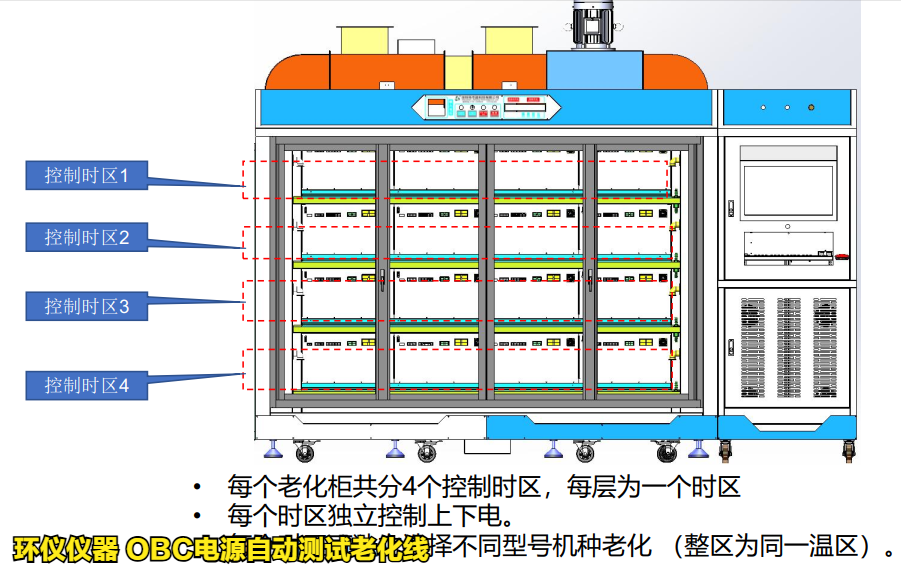

OBC電源自動測試?yán)匣€(圖4)
