混合集成電路DC-DC轉換器，是電子設備的核心部分。按照篩選要求，需要進行高低溫測試。即在指定的工作溫度下，測試DC-DC轉換器電性能特性。下面，我們應用冷熱沖擊氣流測試儀測試DC-DC轉換器，通過監控?zé)崃鳒囟群推骷砻鏈囟冉Y(jié)果，提出溫度監控設置方案。

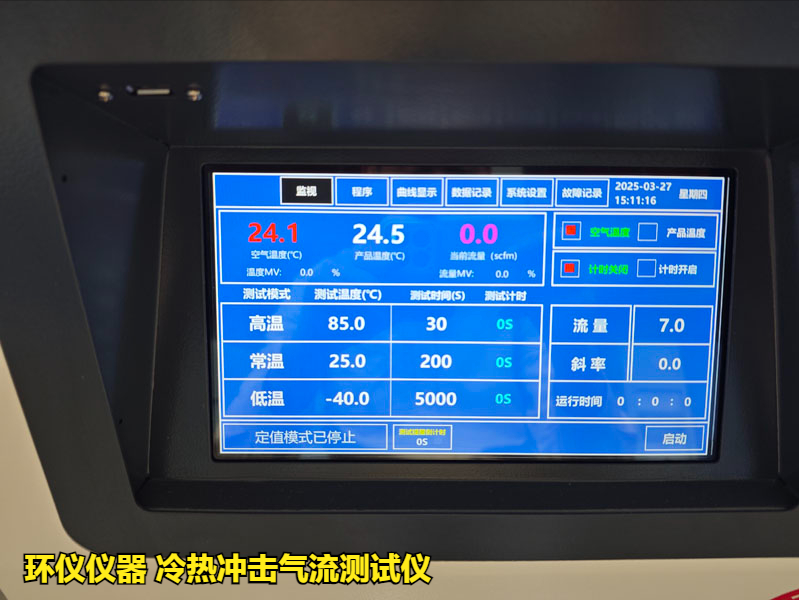

試驗設備：環儀儀器 冷熱沖擊氣流測試儀

試驗樣品：DC-DC轉換器

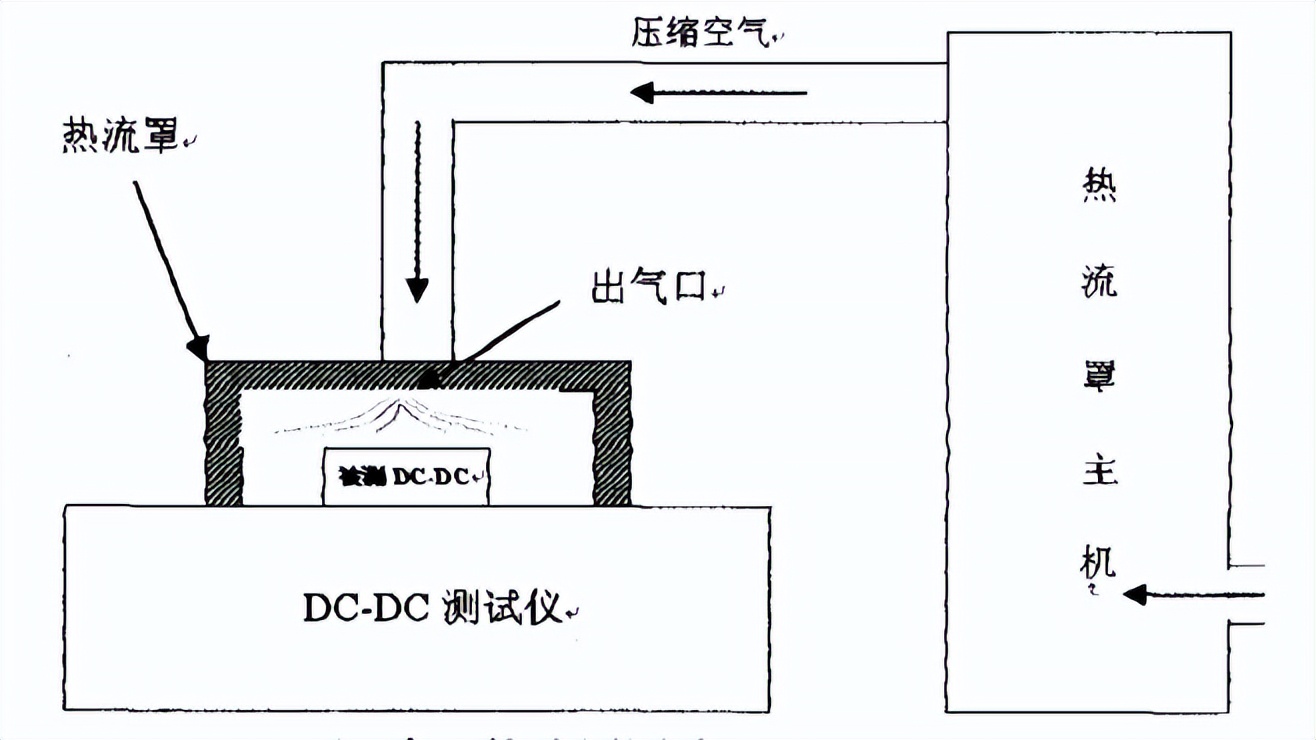

試驗示意圖：

試驗過程：

調試?yán)錈釠_擊氣流測試儀系統高溫測試+125℃時，實驗過程設置溫度為+125℃，冷熱沖擊氣流測試儀系統顯示腔體溫度從+25℃逐漸上升，同時顯示壓縮熱空氣溫度為+165℃，超過DC-DC儲存溫度范圍+135℃。

當大量熱量來不及散發到周?chē)橘|(zhì)中，可以認為全部熱量被導體吸收，用來使導體的溫度升高。很大的熱量可能使器件因溫度過高造成絕緣損壞，觸點熔焊，導體變形，最終導致產品失效。

試驗分析：

經過分析排查發現，冷熱沖擊氣流測試儀會在允許的范圍內噴射最高溫度的熱空氣，從而快速達到設定溫度。通過設置最高溫度為+135℃，重新試驗，熱流罩系統顯示腔體溫度從+25℃逐漸上升，同時顯示壓縮熱空氣溫度為+135℃，符合DC-DC儲存溫度范圍+135℃。高速空氣循環同時解決被測器件散熱問題，從而有效保護被測件，避免了因?yàn)榄h(huán)境問題造成被測件損壞。

測試注意事項：

(1)設置冷熱沖擊氣流測試儀溫度除準確溫度外，應設置空氣最高溫度和最低溫度不超過被測件儲存溫度范圍-65℃到+135℃，以防冷熱沖擊氣流測試儀高溫或低溫氣體環境超過被測器件承受范圍，造成損傷。

(2)冷熱沖擊氣流測試儀探頭使用DUT溫控探頭。

(3)DUT溫控探頭需緊貼被測轉換器底座中央，保證測試殼溫為準確的溫度。

如需了解更多冷熱沖擊氣流測試儀的試驗應用，可以咨詢環儀儀器相關技術人員。
