光纖復(fù)合架空地線（OPGW）覆冰（尤其是重覆冰）前后性能的變化、潛在的隱患及其對(duì)光纜線路運(yùn)行影響很大，我們通過使用凍雨環(huán)境實(shí)驗(yàn)裝置對(duì)其進(jìn)行覆冰試驗(yàn)后，再進(jìn)行安全性能試驗(yàn)，研究其性能。

試驗(yàn)設(shè)備：環(huán)儀儀器 凍雨環(huán)境實(shí)驗(yàn)裝置

安全性能試驗(yàn)如下：

1.應(yīng)力應(yīng)變性能測(cè)試

測(cè)試要求：對(duì) 40%RTS 拉伸力情況進(jìn)行了樣品的應(yīng)力應(yīng)變測(cè)試。

驗(yàn)收標(biāo)準(zhǔn)：40%RTS 拉力時(shí)，光纖無應(yīng)變，光纖無附加衰減。

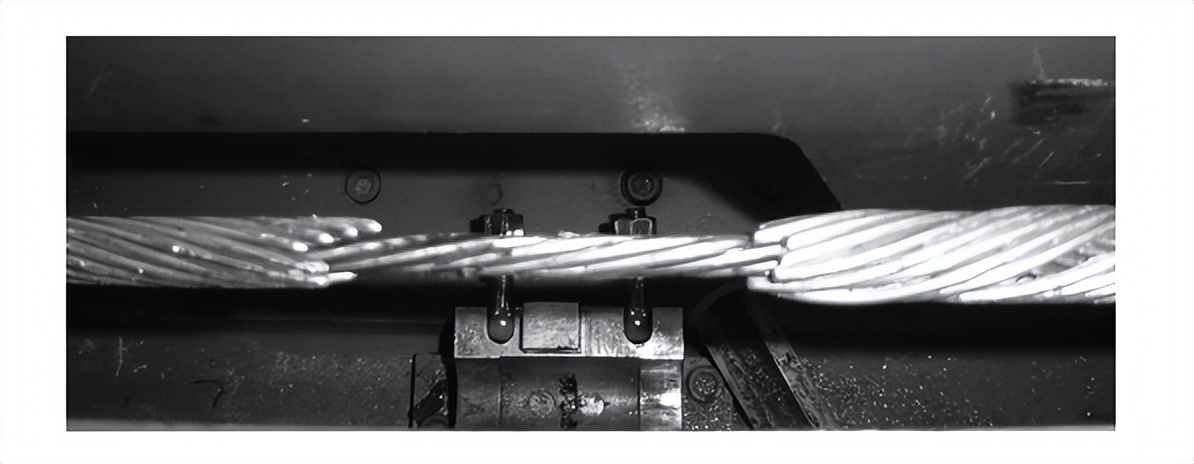

測(cè)試結(jié)果：

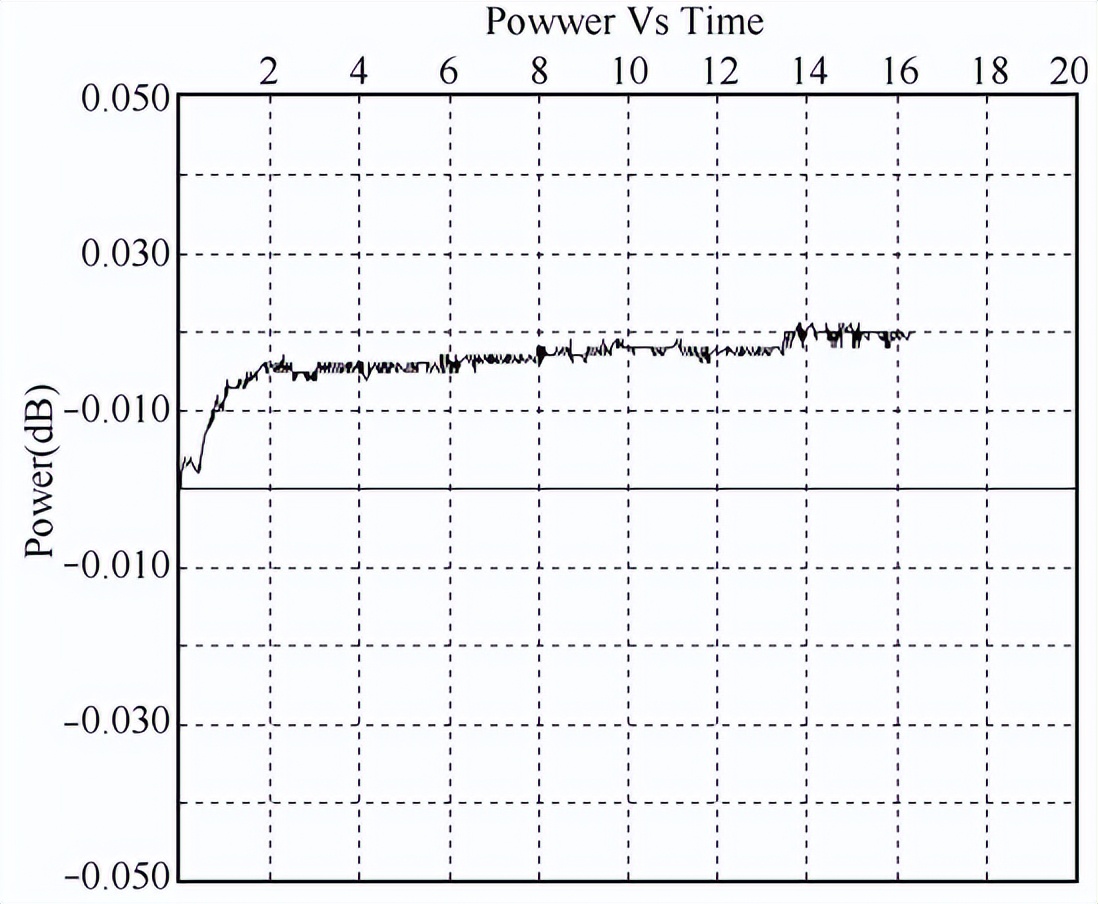

可以看出，當(dāng)拉力值大于 5 000 N 時(shí)，衰減開始明顯增大，超出 0.05 dB，最大時(shí)衰減大于 0.1 dB，已經(jīng)超出標(biāo)準(zhǔn)的要求，說明覆冰對(duì)光纖的衰減產(chǎn)生影響，使衰減增大。

2.抗拉性能測(cè)試

測(cè)試要求：樣品的額定抗拉強(qiáng)度為 65.7 kN， 對(duì)樣品施加 95%RTS 張力進(jìn)行測(cè)試。

驗(yàn)收標(biāo)準(zhǔn)：在 95%RTS 拉力下無任何單絲斷裂。

測(cè)試結(jié)果：

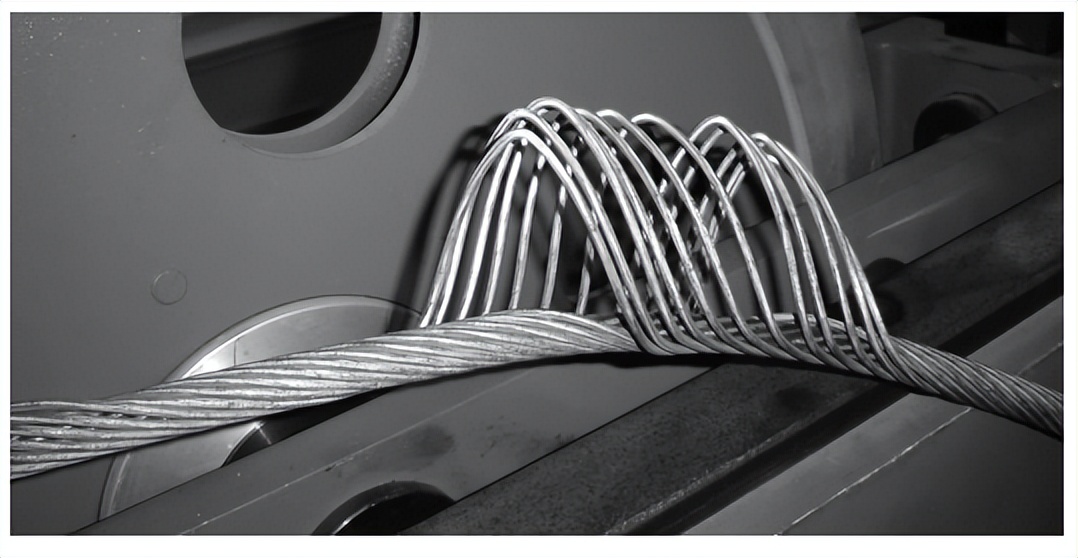

在抗拉性能試驗(yàn)中，當(dāng)拉力達(dá)到 69%RTS 時(shí)，外層單絲就全部斷裂了，說明光纜的抗拉性能明顯降低，覆冰使OPGW 的機(jī)械強(qiáng)度下降，使 OPGW 的使用壽命減少，并且該 OPGW 在這種情況下已經(jīng)不適合再長(zhǎng)期運(yùn)行， 必須予以更換。

3.風(fēng)振性能測(cè)試

測(cè)試要求：對(duì)樣品施加 20% RTS張力，振動(dòng)循環(huán)次數(shù)至少 1×10^7，振動(dòng)頻率為（830／d±10）Hz。

驗(yàn)收標(biāo)準(zhǔn)：試驗(yàn)過程中單模光纖的附加衰減≤1.0 dB／km（1 550 nm），試驗(yàn)后光纜無機(jī)械損傷，無殘余附加衰減.

測(cè)試結(jié)果：

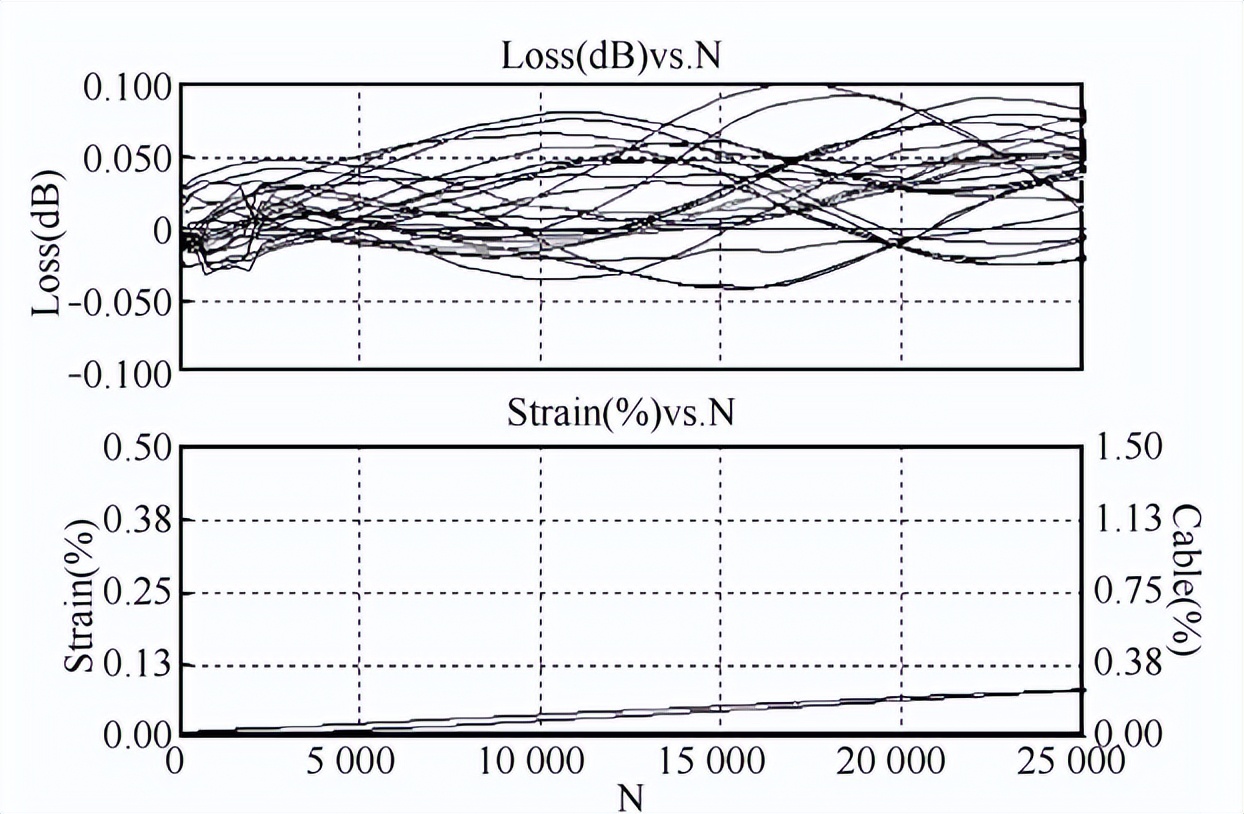

試驗(yàn)過程中光纖的附加衰減≤0.094 dB／km（1 550 nm），試驗(yàn)后光纜無機(jī)械損傷，無殘余附加衰減。

由測(cè)試結(jié)果看出， 覆冰對(duì) OPGW 的風(fēng)振性能影響不大。

4.舞動(dòng)性能測(cè)試

測(cè)試要求：對(duì)樣品施加 2%RTS 拉力，振動(dòng)循環(huán)次數(shù)至少 1×10^5，振動(dòng)頻率為（1～4）Hz。

驗(yàn)收標(biāo)準(zhǔn)：試驗(yàn)過程中單模光纖的附加衰減≤1.0 dB／km（1 550 nm），試驗(yàn)后光纜無機(jī)械損傷，無殘余附加衰減。

測(cè)試結(jié)果：

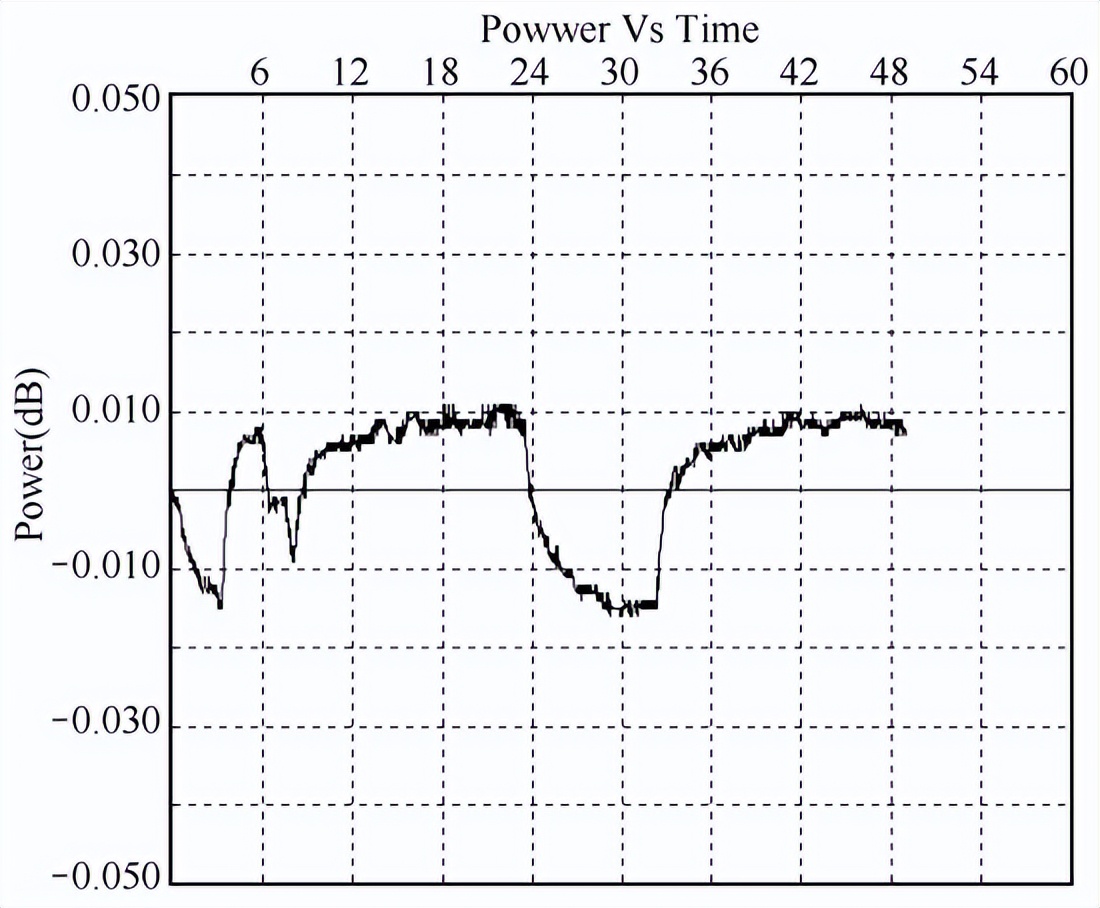

試驗(yàn)過程中光纖的附加衰減≤0.123 dB／km（1 550 nm），試驗(yàn)后光纜無機(jī)械損傷，無殘余附加衰減。由測(cè)試結(jié)果看出， 覆冰對(duì) OPGW 的舞動(dòng)性能影響不大。

如需了解更多凍雨環(huán)境實(shí)驗(yàn)裝置的覆冰試驗(yàn)研究，可以咨詢環(huán)儀儀器相關(guān)技術(shù)人員。
